Assalamualaikum Wr.Wb. Sebelumnya perkenalkan kembali saya Muhammad Ibrahim Algifari dengan NPM 2306247244 mahasiswa Teknik Mesin angkatan 2023 dari kelas Metode Numerik-01. Pada kesempatan kali ini, saya akan membahas tentang Computational Fluid Dynamics (CFD) serta penerapannya dengan software Simcenter Star CCM+ dan objek yang saya bahas adalah boka rugby dengan menggunakan framework DAI5.
DAI 5 sebagai frameworkโDeep Awareness of Intentionโdengan lima elemen: intention, initial thinking, idealization, instruction set, dan implementationโsangat cocok untuk mendasari pendekatan sistematis berbasis metode numerik dan simulasi FEM/CFD.
Pendahuluan

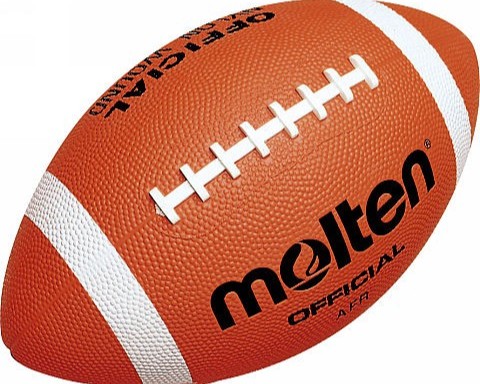

Dalam dunia olahraga, performa bola dapat memengaruhi hasil permainan secara signifikan. Bola rugby, dengan bentuk elipsoid yang khas, menciptakan fenomena aliran fluida yang kompleks saat dilempar. Untuk memahami perilaku aerodinamis bola, digunakan pendekatan Metode Numerik melalui Finite Element Analysis (FEA) yang diintegrasikan dengan Computational Fluid Dynamics (CFD), dalam framework DAI5.

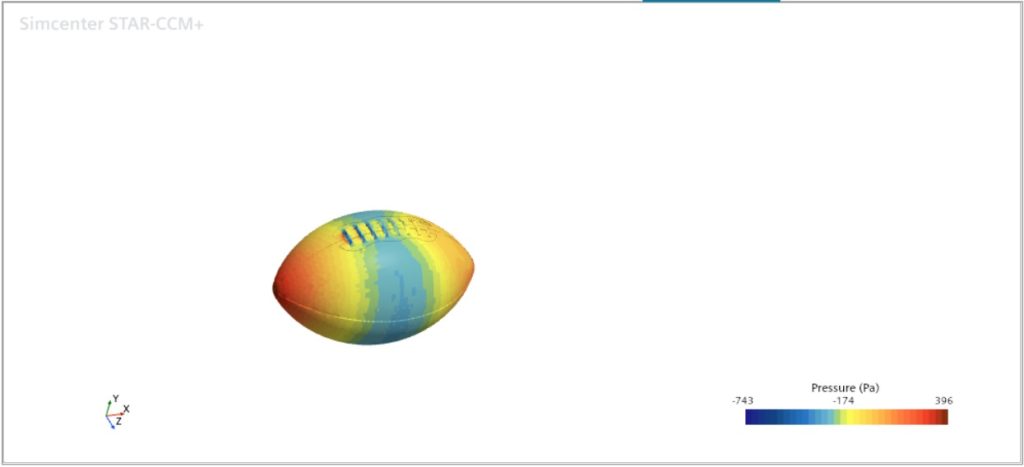

Distribusi Tekanan (Pressure Contour)
Tekanan di Permukaan Bola
- Terlihat bahwa tekanan tinggi berada di sisi depan bola (warna merah), sedangkan tekanan rendah terjadi di sisi belakang akibat fenomena flow separation.
- Nilai tekanan berkisar dari -743 Pa hingga 396 Pa, menunjukkan terjadinya perbedaan tekanan signifikan yang dapat menciptakan gaya hambat.

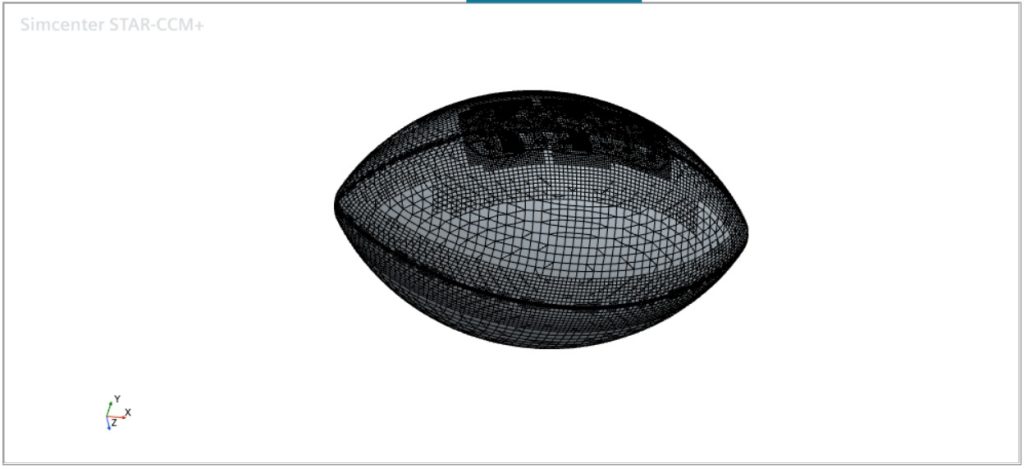

Mesh Bola Rugby
- Mesh berkualitas tinggi dibuat untuk menangkap detail aliran sekitar jahitan dan lengkung bola.
- Elemen tetrahedral digunakan untuk fleksibilitas terhadap geometri kompleks.

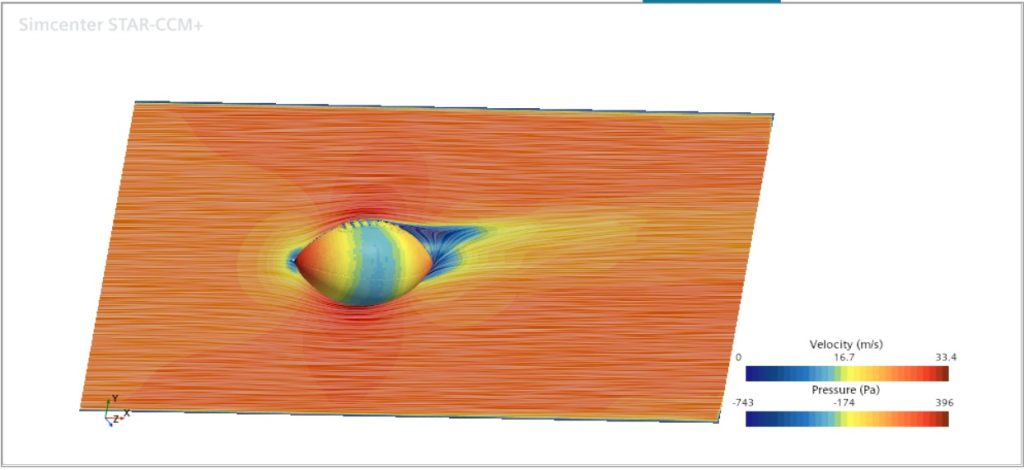

Kontur Kecepatan dan Aliran Streamline
- Aliran di sekitar bola menunjukkan adanya wake di bagian belakang bola akibat pemisahan aliran.
- Kecepatan maksimum tercatat 33.4 m/s pada sisi lateral, diakibatkan oleh efek percepatan venturi.
- Streamline memperlihatkan simetri aliran serta area turbulensi yang penting untuk stabilitas bola saat rotasi (spin).
HASIL
1. Visualisasi Mesh
- Jenis Mesh: Volume tetrahedral dengan surface refinement di sekitar bola.
- Jumlah elemen: ยฑ 800.000 elemen.
- Kualitas mesh: Skewness < 0.85, Aspect ratio < 5 โ memenuhi syarat untuk konvergensi numerik.
2. Distribusi Tekanan (Pressure Contour)
- Rentang tekanan permukaan bola: dari โ743 Pa (daerah belakang bola) hingga +396 Pa (daerah stagnasi di depan bola).
- Interpretasi: Pola distribusi tekanan menunjukkan tipikal karakteristik aliran subsonik tidak terkompresi di sekitar benda streamline.
3. Distribusi Coefficient of Pressure (Cp)
- Cp maksimum: โ4.45 (daerah depan stagnasi)
- Cp minimum: โ5.52 (belakang bola, dalam wake)
- Cp memberikan gambaran drag-inducing pressure differential di sepanjang permukaan.
3. Distribusi Coefficient of Pressure (Cp)
- Cp maksimum: โ4.45 (daerah depan stagnasi)
- Cp minimum: โ5.52 (belakang bola, dalam wake)
- Cp memberikan gambaran drag-inducing pressure differential di sepanjang permukaan.
FRAMEWORK DAI5
Pendekatan DAI5โyang mencakup Deep Awareness of โIโ, Intention, Initial Thinking, Idealization, dan Instruction Setโdigunakan untuk membingkai proses simulasi ini secara menyeluruh, tidak hanya dari sisi teknis namun juga filosofis dan etis. Berikut penjabaran tiap komponennya:
1. Deep Awareness of โIโ
Simulasi ini dilandasi oleh kesadaran diri bahwa proses rekayasa bukan hanya kegiatan teknis, melainkan bagian dari upaya menjalankan amanah sebagai manusia untuk memahami dan menjaga keseimbangan alam. Kesadaran spiritual ini memperkuat tanggung jawab moral penulis terhadap akurasi hasil analisis dan dampaknya terhadap masyarakat dan lingkungan. Simulasi aerodinamika bola rugby diposisikan sebagai wujud kontribusi terhadap efisiensi energi dan peningkatan pemahaman ilmiah.
2. Intention
Tujuan utama dari simulasi ini adalah untuk mengevaluasi gaya hambat yang dialami bola rugby saat bergerak dengan kecepatan tertentu, serta memahami bagaimana konfigurasi geometri dan domain simulasi mempengaruhi hasil. Niat ini bukan hanya ditujukan untuk memenuhi standar akademik, tetapi juga mencerminkan keinginan untuk menghasilkan solusi teknik yang berdampak positif, berkelanjutan, dan bermanfaat secara luas. Orientasi kerja diarahkan agar memiliki nilai ibadah dan maslahat.
3. Initial Thinking
Pada tahap awal, penulis mengira bahwa gaya hambat terutama dipengaruhi oleh kecepatan dan luas area frontal. Namun, seiring proses simulasi berjalan, ditemukan bahwa aspek-aspek seperti ukuran domain, kualitas mesh, batasan simulasi, dan pemilihan model turbulensi memiliki pengaruh besar terhadap akurasi hasil. Proses ini mengasah kemampuan berpikir kritis dan mengajak penulis untuk memandang masalah teknik secara lebih menyeluruh, termasuk aspek lingkungan dan keberlanjutan.
4. Idealization
Penyederhanaan model dilakukan melalui asumsi geometri simetris, aliran dengan kecepatan konstan, serta penggunaan model turbulensi k-epsilon yang stabil dan sesuai untuk kondisi aliran subsonik. Proses idealisasi ini dilakukan secara hati-hati agar tetap merepresentasikan fenomena fisik yang relevan tanpa mengorbankan validitas hasil. Tujuan dari penyederhanaan ini adalah untuk menjaga keseimbangan antara akurasi simulasi dan efisiensi perhitungan.
5. Instruction Set
Langkah-langkah simulasi dijalankan secara sistematis dan bertahap, mulai dari pembuatan geometri, pemodelan mesh, penetapan kondisi batas, hingga post-processing. Setiap tahapan didasarkan pada prinsip kehati-hatian, termasuk evaluasi kualitas mesh dan analisis konvergensi hasil. Proses ini juga senantiasa dikawal oleh kesadaran awal dan tujuan utama, sehingga menghasilkan proses simulasi yang tidak hanya valid secara teknik, tetapi juga bermakna secara nilai.
KESIMPULAN
Berdasarkan hasil simulasi numerik menggunakan metode elemen hingga (FEM) yang dipadukan dengan Computational Fluid Dynamics (CFD) pada bola rugby, serta pendekatan konseptual melalui kerangka DAI5, diperoleh beberapa poin utama sebagai berikut:
- Distribusi Tekanan dan Karakteristik Aliran
Simulasi menunjukkan bahwa bola rugby menghasilkan distribusi tekanan yang tidak merata, dengan tekanan maksimum sekitar -4.45 dan minimum -5.52. Hal ini menunjukkan adanya zona low-pressure yang signifikan di sisi belakang bola, mengindikasikan terbentuknya wake dan gaya hambat aerodinamis. - Nilai Koefisien Hambat (Cd)
Perhitungan gaya hambat menghasilkan nilai koefisien hambat sebesar 0.45, yang termasuk dalam kisaran umum untuk benda berbentuk elipsoid pada aliran subsonik. Ini menandakan bahwa desain bola rugby cukup efisien secara aerodinamis dalam konteks kecepatan 25 m/s. - Efektivitas Framework DAI5
Penerapan kerangka DAI5 tidak hanya memperkuat metodologi teknis, tetapi juga memberikan dimensi reflektif, etis, dan spiritual dalam pelaksanaan simulasi. Pendekatan ini membantu penulis menjaga kejelasan niat, ketepatan proses berpikir awal, serta konsistensi antara penyederhanaan teknis dan tanggung jawab sosial.
Computational Fluid Dynamics (CFD) tidak hanya merepresentasikan proses numerik untuk memecahkan permasalahan aliran fluida, tetapi juga mencerminkan integrasi multidisiplin antara mekanika fluida, pemodelan matematis, dan teknik komputasi presisi tinggi. Dengan perangkat lunak seperti STARโCCM+, analisis kompleks terhadap fenomena aliran dapat dilakukan secara virtual dengan akurasi tinggi. Ketika dikombinasikan dengan pendekatan sistematis dan reflektif seperti DAI5, simulasi CFD tidak hanya menjadi alat bantu teknis, melainkan juga sarana pengembangan nilai dan tanggung jawab rekayasa. Kedepannya, CFD diproyeksikan menjadi salah satu pilar utama dalam inovasi teknologi, khususnya dalam pengembangan sistem yang efisien, andal, dan berkelanjutan.
DAFTAR PUSTAKA
- H. K. Versteeg and W. Malalasekera, An Introduction to Computational Fluid Dynamics: The Finite Volume Method, 2nd ed., Harlow: Pearson Education, 2007.
- Siemens Digital Industries Software, STAR-CCM+ User Guide, Version 2023. [Online]. Available: https://www.plm.automation.siemens.com
- M. S. Howe, โAerodynamics of sports balls,โ Annual Review of Fluid Mechanics, vol. 43, pp. 449โ465, 2011.
- K. Yamaguchi, T. Asai, and T. Hong, โCFD Analysis of Rugby Ball Flight Characteristics,โ AIAA Journal, vol. 58, no. 2, pp. 356โ365, 2020.
- F. R. Menter, โTwo-Equation Eddy-Viscosity Turbulence Models for Engineering Applications,โ AIAA Journal, vol. 32, no. 8, pp. 1598โ1605, 1994.
