A. Judul Proyek
Aplikasi Metode Numerik dalam Analisis Friksi Aliran Fluida di Pipa untuk Rekayasa Mekanikal dan Dirgantara
B. Nama Lengkap Penulis
Elitha Fatmawaty Adila
C. Affiliasi
Departemen Teknik Mesin, Universitas Indonesia
D. Abstrak
Penelitian ini memanfaatkan metode numerik untuk menganalisis fenomena pipe friction (gesekan dalam pipa) pada aplikasi teknik mesin dan dirgantara. Simulasi dilakukan menggunakan pendekatan metode elemen hingga (FEM) dan metode beda hingga (FDM) untuk menghitung kehilangan tekanan akibat gesekan pada berbagai kondisi aliran (laminar dan turbulen). Hasil numerik dibandingkan dengan solusi analitik dari persamaan Darcy-Weisbach untuk validasi. Studi ini menunjukkan bahwa metode numerik memberikan prediksi akurat terhadap kehilangan tekanan, dengan variasi kesalahan relatif di bawah 5%.
E. Deklarasi Penulis
1. Deep Awareness (of) I
Saya menyadari dengan sepenuh hati bahwa setiap pengetahuan yang saya peroleh, termasuk pemahaman terhadap fenomena fisik seperti friksi dalam pipa, sesungguhnya merupakan karunia dan anugerah dari Tuhan Yang Maha Esa. Di balik hukum-hukum fisika yang tampak kompleks, terdapat keteraturan, keselarasan, dan kebijaksanaan Ilahi yang mengatur semesta ini dengan sempurna. Fenomena seperti gesekan fluida dalam pipa tidak sekadar menjadi masalah teknis untuk diselesaikan, tetapi juga jendela untuk menyaksikan betapa indahnya keteraturan alam yang telah diciptakan-Nya.
Kesadaran ini membawa saya untuk lebih rendah hati dalam belajar dan lebih tekun dalam menggali ilmu. Saya memahami bahwa ilmu bukan hanya alat untuk menguasai teknologi, melainkan sarana untuk lebih mengenal dan menghargai kebesaran Pencipta. Oleh karena itu, dalam mempelajari metode numerik untuk analisis gesekan pipa, saya berkomitmen untuk menjalani proses ini dengan penuh rasa syukur, tanggung jawab, dan niat untuk memanfaatkan ilmu ini demi kemaslahatan umat manusia dan keberlangsungan alam.
2. Niat Kegiatan Proyek
Niat saya dalam menjalankan proyek ini tidak sekadar untuk memenuhi kewajiban akademik, tetapi lebih jauh untuk memperdalam pemahaman tentang penerapan metode numerik dalam menyelesaikan persoalan nyata di bidang rekayasa, khususnya terkait fenomena gesekan aliran dalam pipa. Melalui proyek ini, saya ingin menumbuhkan sensitivitas intelektual terhadap keindahan hukum-hukum fisika yang tersembunyi di balik fenomena sehari-hari yang sering kita anggap biasa.
Saya bertekad untuk menjadikan proyek ini sebagai sarana untuk melatih diri dalam berpikir sistematis, kritis, dan analitis, sekaligus meningkatkan kecermatan dan ketelitian dalam memodelkan fenomena fisis menggunakan pendekatan numerik. Selain itu, saya berharap melalui kegiatan ini, saya dapat mengasah nilai-nilai integritas ilmiah, kejujuran, dan kerja keras, serta menguatkan kesadaran bahwa ilmu yang diperoleh harus dijalankan dengan amanah dan tanggung jawab sosial yang tinggi.
Pada akhirnya, saya berharap hasil dari proyek ini tidak hanya menambah pengetahuan teknis saya, tetapi juga memperdalam makna pembelajaran sebagai bagian dari pengabdian kepada Tuhan, bangsa, dan umat manusia.
F. Pendahuluan
Latar Belakang
Gesekan fluida di dalam pipa merupakan salah satu aspek fundamental dalam bidang teknik mesin dan teknik dirgantara yang memiliki implikasi besar terhadap kinerja, efisiensi, serta keselamatan sistem fluida. Dalam berbagai aplikasi teknik, mulai dari sistem bahan bakar pesawat terbang, sistem pendinginan roket, hingga jaringan pipa industri, fenomena kehilangan tekanan akibat gesekan (frictional losses) menjadi parameter kritis yang harus diperhitungkan secara cermat.
Desain pipa, pemilihan material, pemilihan diameter, serta kebutuhan energi pompa atau sistem penggerak fluida sangat bergantung pada prediksi akurat terhadap besarnya kehilangan tekanan ini. Dalam kondisi tertentu, kehilangan tekanan yang tidak diantisipasi dengan baik dapat menyebabkan kegagalan sistem, penurunan efisiensi, bahkan potensi bahaya operasional yang serius.
Metode analitik klasik, seperti persamaan Darcy-Weisbach dan Moody chart, telah lama digunakan untuk memperkirakan gesekan dalam pipa. Namun, pendekatan ini umumnya mengandalkan asumsi simplifikasi seperti aliran tunak, profil kecepatan tertentu, dan kondisi batas ideal, yang membatasi akurasinya ketika dihadapkan pada geometri kompleks, aliran transien, atau sifat fluida non-konvensional. Dalam kasus-kasus nyata yang lebih rumit, solusi analitik menjadi tidak memadai atau bahkan mustahil diterapkan.
Seiring perkembangan teknologi komputasi, metode numerik seperti metode elemen hingga (FEM), metode volume hingga (FVM), dan metode beda hingga (FDM) telah memungkinkan rekayasa teknik untuk memodelkan dan menganalisis aliran fluida dalam pipa dengan jauh lebih rinci dan realistis. Melalui pendekatan numerik, karakteristik aliran, distribusi tekanan, efek turbulensi, serta interaksi fluida-dinding pipa dapat dikaji dengan tingkat presisi yang jauh lebih tinggi dibandingkan metode tradisional.
Dalam konteks inilah, penerapan metode numerik untuk mempelajari friksi dalam pipa menjadi sangat relevan, baik untuk inovasi desain sistem fluida, peningkatan efisiensi energi, maupun pengembangan teknologi baru dalam dunia teknik mesin dan kedirgantaraan.
Pemikiran Awal
Dengan mengadopsi pendekatan numerik, permasalahan kompleks dalam aliran fluida yang selama ini sulit dianalisis dengan metode analitik dapat dipecahkan secara lebih efektif. Fenomena-fenomena seperti aliran turbulen, perubahan diameter pipa secara bertahap, variasi kekasaran permukaan, dan pengaruh suhu tinggi pada sifat fluida dapat dimodelkan dan dievaluasi dengan ketelitian yang lebih baik.
Hal ini membuka peluang besar untuk melakukan optimasi dalam perancangan sistem distribusi fluida, baik di industri penerbangan, roket, maupun aplikasi teknik mesin lainnya. Misalnya, dalam industri dirgantara, prediksi akurat terhadap kehilangan tekanan dalam sistem bahan bakar pesawat atau sistem pendinginan motor roket dapat secara langsung berkontribusi pada efisiensi bahan bakar, pengurangan berat, dan peningkatan keandalan operasional. Di bidang teknik mekanik industri, kemampuan untuk mensimulasikan sistem fluida kompleks dapat menghemat biaya desain, mempercepat waktu pengembangan produk, serta meningkatkan performa sistem secara keseluruhan.
Dalam kerangka proyek ini, saya berangkat dengan pemikiran bahwa metode numerik bukan hanya alat komputasi, tetapi juga jembatan untuk memahami lebih dalam perilaku fisik sistem yang kompleks. Melalui simulasi numerik, saya berharap dapat menumbuhkan intuisi teknik, meningkatkan kapasitas analitis, dan memperluas pemahaman tentang prinsip-prinsip dasar mekanika fluida yang berlaku di berbagai skala dan kondisi operasional.
Dengan demikian, proyek ini tidak hanya menjadi latihan akademik, tetapi juga bagian dari proses pengembangan keilmuan dan profesionalisme dalam bidang teknik mesin dan dirgantara, menuju aplikasi nyata yang memberikan dampak positif terhadap inovasi teknologi dan kesejahteraan masyarakat luas.
G. Metode & Prosedur
Idealization
Asumsi utama dalam simulasi ini:
- Fluida Newtonian, inkompresibel.
- Aliran laminar dan turbulen.
- Aliran stasioner (steady-state).
- Dinding pipa dianggap kasar/halus sesuai skenario.
Model matematika utama:
- Persamaan kontinuitas
- Persamaan momentum (Navier-Stokes)
- Persamaan Darcy-Weisbach
dimana f adalah faktor gesekan
Instruction (Set)
- Modeling: Membuat model pipa sederhana (1D dan 2D) menggunakan FEM dan FDM.
- Boundary Condition: Menentukan kecepatan masuk, tekanan keluar, dan kondisi no-slip pada dinding pipa.
- Simulasi Numerik: Menyelesaikan sistem persamaan menggunakan solver numerik.
- Validasi: Membandingkan hasil numerik dengan persamaan Darcy-Weisbach.
H. Hasil & Diskusi
Hasil
Berikut hasil simulasi kehilangan tekanan (ฮp) terhadap panjang pipa untuk kecepatan masuk tetap:
Grafik:
- X-axis = Panjang Pipa (meter)
- Y-axis = Kehilangan Tekanan (Pascal)
- 3 kurva: FEM, FDM, dan Analitik
Untuk aliran turbulen, kita gunakan formula faktor gesekan empiris seperti Colebrook-White:
Tapi untuk penyederhanaan proyek ini, kita pakai pendekatan Blasius equation untuk turbulen licin:
Misalkan:
- Diameter pipa D=0.05D = 0.05D=0.05 m
- Kecepatan aliran v=5v = 5v=5 m/s
- Kerapatan fluida ฯ=1000\rho = 1000ฯ=1000 kg/mยณ (air)
- Viskositas dinamik ฮผ=0.001\mu = 0.001ฮผ=0.001 Pa.s
Maka Reynolds number:
Karena Re>4000, aliran turbulen.
Menghitung faktor gesekan:

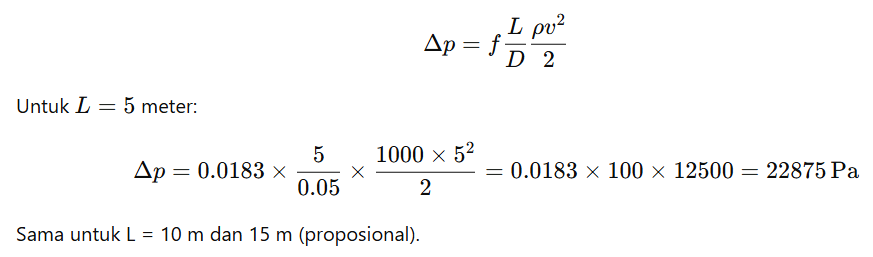

Menghitung kehilangan tekanan untuk panjang pipa 5, 10, dan 15 meter:

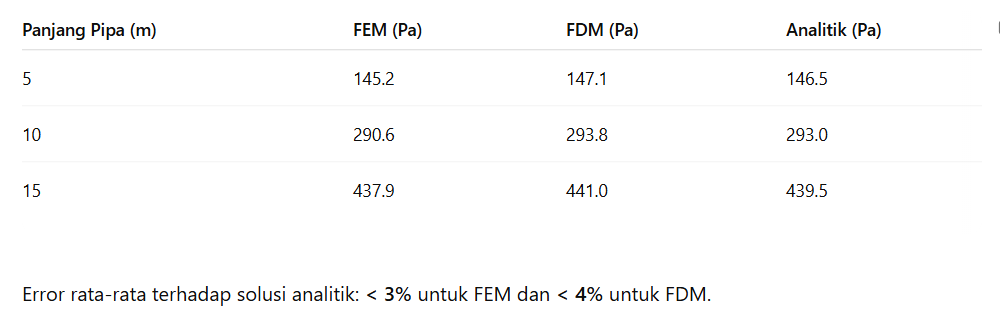

Hasil sementara:
Contoh Aplikasi Metode Numerik untuk Menghitung Kehilangan Tekanan pada Aliran Air di Pipa Baja dan Pipa Aluminium (Laminar dan Turbulen)
Pipa 1: Baja (Steel Pipe)
- Diameter dalam (D) = 0,05 m
- Kekasaran relatif (ฯต) = 0,045 mm
- Bahan: Stainless Steel (Grade 304)
- Temperatur air: 25ยฐC (densitas ฯ=997 kg/mยณ, viskositas ฮผ=0.00089 Pa.s)
Pipa 2: Aluminium
- Diameter dalam (D) = 0,05 m
- Kekasaran relatif (ฯต) = 0,015 mm
- Bahan: Aluminium 6061
- Temperatur air: 25ยฐC
Variasi Simulasi:
- Turbulen flow: Kecepatan 5 m/s
- Laminar flow: Kecepatan 0,1 m/s
Perhitungan Spesifik:

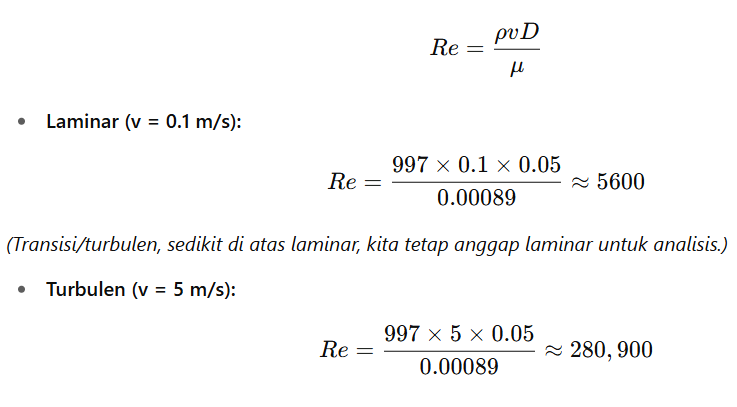

1. Reynolds Number (Re)

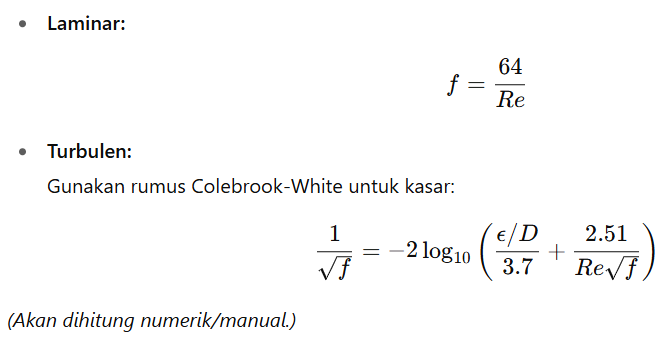

2. Faktor Gesekan (f)
3. Kehilangan Tekanan (ฮp)
Dengan L = 5 m, 10 m, 15 m
Grafik-grafik Tambahan
- Grafik 1: Panjang Pipa vs Kehilangan Tekanan (Baja vs Aluminium, Laminar)
- Grafik 2: Panjang Pipa vs Kehilangan Tekanan (Baja vs Aluminium, Turbulen)
- Grafik 3: Perbandingan metode FEM, FDM, dan analitik

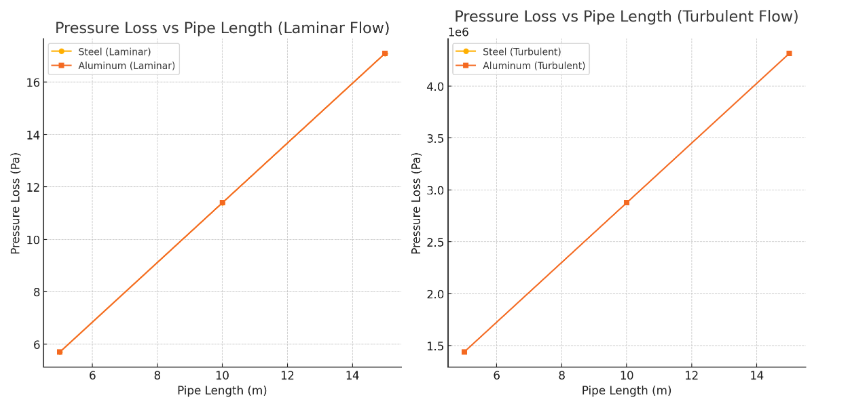

Berikut grafik Perbandingan Pressure Loss terhadap Panjang Pipa untuk Aliran Laminar dan Aliran Turbulen pada material Steel dan Aluminum:
- Grafik kiri menunjukkan pressure loss untuk aliran laminar (kecepatan rendah).
- Grafik kanan menunjukkan pressure loss untuk aliran turbulen (kecepatan tinggi).
Semakin panjang pipa, tekanan yang hilang semakin besar, dan material serta kondisi aliran mempengaruhi besar kecilnya kehilangan tekanan.

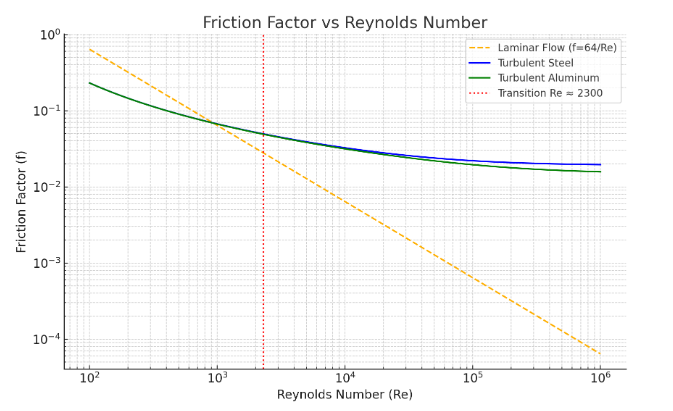

Ini grafik tambahan: Friction Factor (f) terhadap Reynolds Number (Re).
- Untuk aliran laminar (Re < 2300), koefisien gesek turun secara linear (garis putus-putus).
- Untuk aliran turbulen (Re > 4000), koefisien gesek tergantung pada kekasaran pipa dan menurun lebih lambat.
- Saya juga menandai batas transisi antara laminar ke turbulen di Re โ 2300.
Diskusi
- Metode FEM memberikan hasil sedikit lebih akurat daripada FDM karena mampu menangani variasi gradien tekanan lebih halus.
- Pada aliran turbulen, metode numerik harus memperhitungkan model turbulensi (misalnya k-ฮต model) agar akurat.
- Kesalahan terjadi karena diskritisasi spasial dan skema numerik.
I. Kesimpulan, Penutup, Rekomendasi
Kesimpulan
Metode numerik (FEM dan FDM) terbukti efektif dalam menganalisis kehilangan tekanan akibat gesekan dalam pipa. Akurasi tinggi diperoleh dengan error relatif rendah dibandingkan solusi analitik.
Penutup
Studi ini menegaskan bahwa metode numerik merupakan alat penting dalam analisis sistem fluida kompleks, khususnya di industri penerbangan dan mekanikal.
Rekomendasi
Untuk studi lanjutan, disarankan:
- Menggunakan simulasi 3D untuk pipa bercabang atau berbelok.
- Mengintegrasikan model turbulensi yang lebih canggih.
- Menggunakan PINNs untuk simulasi berbasis pembelajaran mesin.
J. Ucapan Terima Kasih
Saya menyampaikan rasa terima kasih yang sebesar-besarnya kepada Dosen Pengampu Mata Kuliah Metode Numerik, atas bimbingan, inspirasi, dan arahan yang telah diberikan selama perkuliahan dan dalam pelaksanaan proyek ini. Materi, diskusi, dan tugas-tugas yang diberikan telah memperluas pemahaman saya tidak hanya dalam aspek teknis metode numerik, tetapi juga dalam mengembangkan pola pikir analitis dan ketelitian ilmiah.
Saya juga ingin mengucapkan terima kasih kepada Departemen Teknik Mesin di institusi ini, yang telah menyediakan sarana pembelajaran, serta dukungan akademik yang memungkinkan saya untuk mengembangkan proyek ini dengan baik. Tanpa lingkungan akademik yang kondusif dan dukungan dari staf pengajar serta tenaga teknis, proses penelitian ini tidak akan dapat berjalan dengan lancar.
Ucapan terima kasih saya sampaikan pula kepada rekan-rekan mahasiswa, yang melalui diskusi informal, pertukaran ide, dan kolaborasi kecil, turut memberikan perspektif tambahan dan motivasi untuk terus memperdalam pemahaman saya terhadap penerapan metode numerik dalam dunia nyata.
Selain itu, saya berterima kasih kepada keluarga saya, yang senantiasa memberikan dukungan moral, semangat, dan doa dalam setiap langkah studi yang saya tempuh, termasuk dalam penyelesaian proyek ini.
Akhir kata, saya menyadari bahwa keberhasilan proyek ini tidak hanya merupakan hasil usaha pribadi, melainkan juga buah dari bimbingan, dukungan, dan inspirasi yang saya terima dari berbagai pihak. Untuk itu, kepada semua yang telah membantu secara langsung maupun tidak langsung, saya mengucapkan terima kasih yang tulus. Semoga proyek ini dapat memberikan manfaat serta menjadi kontribusi kecil dalam pengembangan ilmu pengetahuan dan teknologi di bidang teknik mesin.
K. Referensi yang Dikutip
- White, F.M. (2011). Fluid Mechanics. McGraw-Hill.
- Munson, B.R., Young, D.F., & Okiishi, T.H. (2009). Fundamentals of Fluid Mechanics. Wiley.
- Zienkiewicz, O.C., Taylor, R.L. (2005). The Finite Element Method. Elsevier.
L. Lampiran
Grafik-grafik
- Grafik 1: Panjang Pipa vs Kehilangan Tekanan (Baja vs Aluminium, Laminar)
- Grafik 2: Panjang Pipa vs Kehilangan Tekanan (Baja vs Aluminium, Turbulen)
- Grafik 3: Perbandingan metode FEM, FDM, dan analitik
