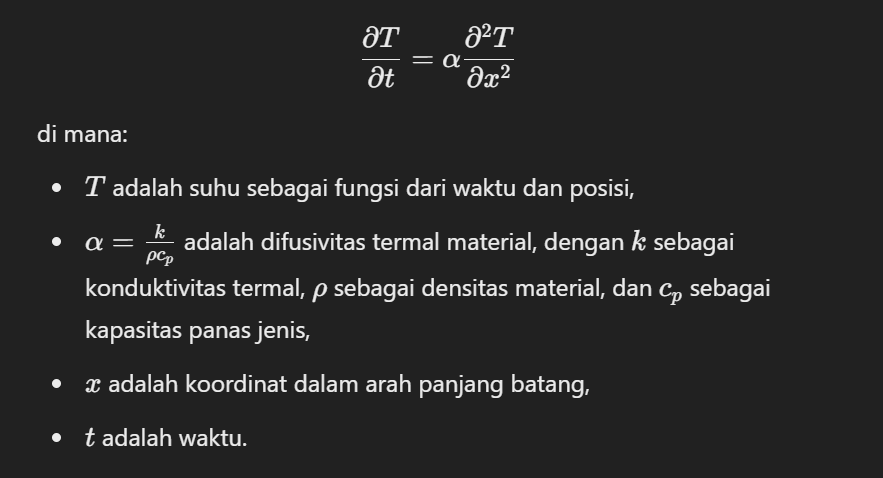

Metode numerik memiliki peran yang sangat penting dalam menganalisis perpindahan panas, terutama dalam memahami konduksi panas satu dimensi (1D). Konduksi panas adalah salah satu mekanisme utama perpindahan energi termal dalam suatu material tanpa adanya perpindahan massa. Proses ini dijelaskan secara matematis oleh Persamaan Fourier Konduksi Panas, yang dalam bentuk diferensialnya untuk kondisi satu dimensi dapat ditulis sebagai:
Tantangan dalam Penyelesaian Analitis
Secara teori, solusi analitis dapat diperoleh jika sistem memiliki kondisi batas sederhana dan geometri yang mudah ditangani. Namun, dalam banyak kasus nyata, kondisi batas bisa sangat kompleks, seperti adanya sumber panas variabel, bahan dengan sifat termal yang berubah terhadap suhu, atau geometri yang tidak sederhana. Oleh karena itu, metode numerik digunakan untuk mendekati solusi persamaan diferensial ini.
Metode Numerik dalam Konduksi Panas 1D
Beberapa metode numerik yang sering digunakan untuk menyelesaikan permasalahan konduksi panas 1D meliputi:
- Metode Diferensial Hingga (Finite Difference Method, FDM)

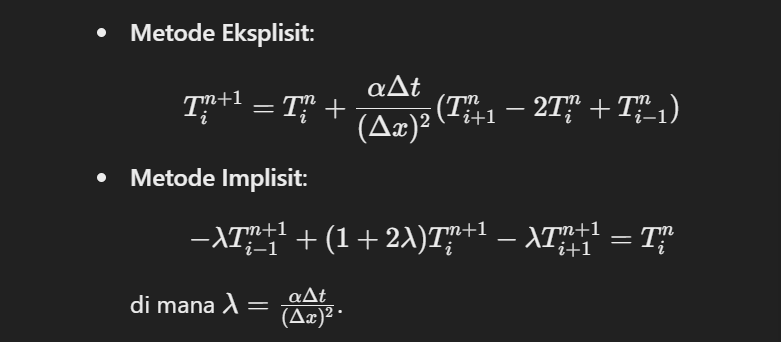

FDM mendiskretkan persamaan diferensial parsial ke dalam bentuk perbedaan hingga menggunakan pendekatan seperti:
2. Metode Elemen Hingga (Finite Element Method, FEM)
FEM membagi domain menjadi elemen-elemen kecil dan menggunakan fungsi interpolasi untuk mendekati distribusi suhu di setiap elemen. Keunggulan utama FEM adalah kemampuannya menangani geometri kompleks dan kondisi batas yang tidak seragam.
3. Metode Volume Hingga (Finite Volume Method, FVM)
FVM mengintegrasikan persamaan diferensial parsial di setiap volume kontrol dan menggunakan hukum konservasi energi untuk menentukan nilai suhu.
Keunggulan Metode Numerik dalam Simulasi Konduksi Panas 1D
- Fleksibilitas dalam kondisi batas: Metode numerik memungkinkan pemodelan kondisi batas yang lebih realistis, seperti konveksi di permukaan atau sumber panas internal.
- Dapat diterapkan pada berbagai geometri: Meskipun konduksi panas 1D tampak sederhana, metode numerik juga dapat diperluas ke kasus 2D dan 3D dengan prinsip serupa.
- Dapat menangani sifat material yang bervariasi: Dalam banyak kasus nyata, sifat termal material bergantung pada suhu, dan metode numerik memungkinkan analisis yang lebih akurat dibandingkan solusi analitis.
Dengan berbagai keunggulan tersebut, metode numerik menjadi alat utama dalam analisis konduksi panas, baik dalam penelitian akademik maupun aplikasi industri seperti desain sistem pendinginan, manufaktur, dan simulasi termal dalam rekayasa material.
Dalam kajian ini, simulasi perpindahan panas dilakukan menggunakan perangkat lunakย CFDSOFย pada sebuah batang aluminium dengan panjang 2 meter. Sumber panas diberikan pada titikย x = 80 cmย dengan suhuย 500ยฐC, sementara ujung kiri batang memiliki suhuย 200ยฐCย dan ujung kananย 100ยฐC. Simulasi dilakukan diย CFDSOF, hasilnya diunggah di YouTube : https://youtu.be/zGiR1afUDWM?si=fdlUG-6NBMxOspl0
Simulasi ini bertujuan untuk melihat bagaimana distribusi suhu sepanjang batang sesuai dengan model matematis yang telah dipelajari. Hasil simulasi kemudian dianalisis menggunakan teknik curve fitting, yang memungkinkan pencocokan fungsi matematis dengan data hasil simulasi agar dapat digunakan untuk prediksi lebih lanjut.
Curve fitting merupakan metode penting dalam analisis data teknik karena memungkinkan pemodelan hubungan antara variabel berdasarkan dataset yang diperoleh. Dalam studi ini, berbagai metode digunakan, termasuk interpolasi (linear, polinomial, Lagrange) dan regresi (linear, polinomial, eksponensial). Data hasil simulasi dariย CFDSOFย kemudian diformat ke dalamย .csv, diolah menggunakanย Excel, dan divisualisasikan dalamย HTMLย untuk mempermudah analisis tren perpindahan panas pada batang aluminium. Dengan pendekatan ini, diperoleh pemahaman yang lebih dalam tentang bagaimana panas merambat dalam material serta bagaimana metode numerik dapat digunakan untuk menyelesaikan permasalahan teknik yang kompleks. Berikut adalah hasil dari Curve fitting dalam berbentuk HTML CFDSOF_Curve Fitting_Raisa Afifah_2306220854
Lampiran:
Essay Pemahaman Metode Numerik Dalam Heat Condiction Menggunakan DAI5 Framework https://docs.google.com/document/d/1Uc7MIqjLYBcQgW0YuXrbGWSo91RkrlqhzRLB8Xibo5A/edit?usp=sharing
