Memahami Perpindahan Panas dengan 33 Kriteria DAI5: Curve Fitting, Heatmap, dan Pendekatan Numerik – Rafi Radityatama Prasetyo 2306155376

Bismillahirrahmanirrahim
Assalamu’alaikum Warahmatullahi Wabarakatuh

Saya, Rafi Radityatama Prasetyo (NPM 2306155376), akan membahas bagaimana curve fitting digunakan dalam analisis numerik dan bagaimana metode ini dapat dievaluasi menggunakan framework DAI5. Dengan menerapkan pendekatan ini, kita dapat memahami lebih dalam bagaimana ilmu teknik dikaitkan dengan nilai spiritual, etika, dan kebermanfaatan bagi kehidupan.

Deep Awareness of I
Tahapan ini menekankan kesadaran penuh antara manusia dan Allah SWT sebagai landasan dalam memecahkan masalah keteknikan.

1. Consiousness of Purpose, sebaran panas pada plat baja bukan sekadar fenomena fisika, melainkan bagian dari hukum alam yang telah Allah tetapkan. Dengan mempelajari dan menganalisisnya menggunakan metode numerik, kita tidak hanya memahami konsep ilmiah, tetapi juga menyadari kebesaran-Nya dalam menciptakan keteraturan di alam semesta. Ilmu ini adalah anugerah, dan tugas kita adalah menggunakannya untuk kebermanfaatan, bukan sekadar untuk perhitungan, tetapi juga sebagai bentuk refleksi atas kebijaksanaan-Nya.
2. Self-awareness, menyadari keterbatasan diri adalah langkah awal dalam mencapai solusi yang lebih baik. Dalam penyelesaian masalah teknik, metode analitis terkadang tidak cukup karena kompleksitas perhitungannya yang dapat menyebabkan kesalahan atau miskonsepsi. Dengan memahami hal ini, kita menyadari bahwa pendekatan yang lebih tepat, seperti metode numerik, diperlukan untuk menghasilkan solusi yang lebih akurat. Kesadaran ini mengajarkan kita untuk tidak terpaku pada satu cara, tetapi selalu terbuka untuk menggunakan metode yang lebih efektif sesuai dengan kebutuhan.
3. Ethical Consideration, setiap ilmu yang kita pelajari harus memiliki tujuan yang jelas dan bermanfaat. Dalam memahami distribusi temperatur pada plat, fokusnya bukan hanya pada angka atau hasil simulasi, tetapi bagaimana ilmu ini dapat digunakan untuk kebaikan. Semua perhitungan dan analisis harus dilakukan dengan tanggung jawab, memastikan bahwa teknologi yang dihasilkan tidak merugikan manusia maupun lingkungan.
4. Integration of CCIT (Cara Cerdas Ingat Tuhan), dalam setiap langkah penyelesaian masalah, kita harus selalu mengingat bahwa ilmu yang kita gunakan adalah bagian dari ketetapan Allah SWT. Setiap rumus, konsep, dan metode yang kita terapkan sejatinya merupakan cara untuk memahami keteraturan yang telah Allah ciptakan di alam semesta. Dengan kesadaran ini, kita tidak hanya mencari solusi yang tepat, tetapi juga menjadikannya sebagai bentuk ibadah dan rasa syukur atas ilmu yang diberikan.
5. Critical Reflection, memahami distribusi temperatur pada plat bukan hanya soal perhitungan, tetapi juga menyadarkan kita akan keteraturan alam yang diciptakan Allah SWT, sehingga dapat meningkatkan keimanan. Secara sosial, konsep ini mengajarkan bahwa setiap sistem memiliki pengaruh terhadap lingkungannya, mengingatkan kita untuk selalu mempertimbangkan dampak ilmu yang kita gunakan bagi kehidupan sekitar
6. Continuum of Awareness, kesadaran dalam setiap tahap simulasi harus terus dipertahankan, mulai dari pengaturan awal, pelaksanaan perhitungan, hingga analisis hasil menggunakan curve fitting plot. Setiap proses yang dilakukan bukan sekadar langkah teknis, tetapi juga bentuk upaya dalam memahami keteraturan yang telah Allah SWT tetapkan dalam hukum alam

Intention
Niat adalah dorongan dari hati yang mengarahkan setiap langkah pemecahan masalah agar selaras dengan kehendak Allah SWT. Seperti “heartware”, niat memastikan bahwa ilmu yang digunakan bukan hanya untuk solusi teknis, tetapi juga bernilai ibadah.
7. Clarity of Intent, simulasi ini bukan sekadar perhitungan teknis, tetapi juga bentuk ikhtiar dalam memahami ketetapan Allah SWT yang tercermin dalam fenomena perpindahan panas pada plat. Dengan mempelajari distribusi suhu ini, kita semakin menyadari bagaimana hukum-hukum alam bekerja secara teratur sesuai dengan kehendak Allah SWT
8. Alignment of Objectives, untuk mendapatkan pemahaman yang lebih jelas mengenai distribusi suhu, data simulasi terlebih dahulu diproses menggunakan curve fitting plot, khususnya pada baris J2 – J10. Setelah pola suhu di setiap titik dianalisis, hasil ini kemudian dikonversi menjadi heatmap, yang memberikan gambaran menyeluruh tentang penyebaran temperatur serta mempermudah visualisasi aliran energi panas (heat flux) pada plat. Dengan pendekatan ini, analisis menjadi lebih sistematis dan akurat.
9. Relevance of Intent, perhitungan numerik menghasilkan curve fitting plot dan heatmap yang mempermudah analisis data. Dengan visualisasi ini, pola distribusi suhu dapat dipahami lebih jelas, sehingga tujuan simulasi untuk menyajikan data yang lebih informatif dapat tercapai
10. Sustainability Focus, metode numerik membawa manfaat besar dalam keberlanjutan, baik untuk lingkungan, masyarakat, maupun ekonomi. Dari segi lingkungan, pendekatan ini menghindari uji coba fisik yang berpotensi menghasilkan limbah. Bagi masyarakat, berkurangnya limbah berarti mengurangi risiko pencemaran yang dapat mengganggu kehidupan sekitar. Sementara itu, dari sisi ekonomi, simulasi lebih hemat biaya dibandingkan eksperimen langsung. Dengan cara ini, solusi numerik menjadi pilihan yang lebih efisien dan ramah lingkungan.

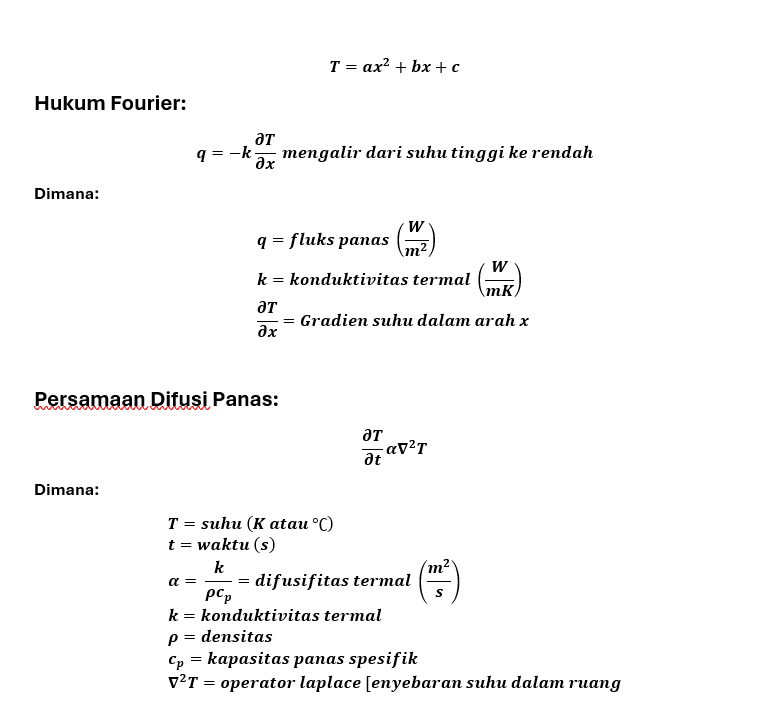

11. Focus on Quality, keakuratan solusi numerik terjamin dengan mengikuti curve fitting plot serta persamaan fisika yang digunakan dalam pembentukan heatmap, seperti Hukum Fourier Konduksi Panas dan Persamaan Difusi Panas. Dengan pendekatan ini, hasil simulasi dapat merepresentasikan distribusi suhu secara lebih akurat dan realistis. Selain itu, pemodelan heatmap memungkinkan visualisasi yang lebih jelas terhadap perilaku energi di dalam plat, yang tetap memenuhi hukum kesetimbangan energi, sehingga analisis perpindahan panas dapat dilakukan dengan lebih efektif.

Initial Thinking
Tahap ini berfokus pada analisis mendalam untuk memahami masalah secara menyeluruh. Dengan menggali sifat dan akar penyebabnya, kita dapat memastikan bahwa solusi yang diterapkan benar-benar sesuai dan efektif dalam menyelesaikan permasalahan yang ada.
12. Problem Understanding, permasalahan utama dalam simulasi ini adalah menganalisis bagaimana suhu tersebar pada plat stainless steel 304 berukuran 1 x 1 m. Pada skenario ini, sumber panas sebesar 303 K diterapkan di salah satu ujung plat, sehingga perlu dipahami bagaimana perpindahan panas berlangsung di seluruh permukaan
13. Stakeholder Awareness, dalam kasus ini, penting untuk memahami sifat termal dari material yang digunakan. Stainless Steel 304 (SS 304) memiliki konduktivitas termal sebesar 16,2 W/mK, yang memungkinkan perpindahan panas berlangsung dengan baik. Selain itu, material ini juga memiliki ketahanan terhadap thermal shock, sehingga ketika diberikan suhu 303 K, struktur dan sifatnya tetap stabil tanpa mengalami perubahan signifikan.
14. Contextual Analysis, Masalah ini berfokus pada perpindahan panas, yang merupakan salah satu aspek penting dalam termodinamika. Melalui analisis ini, kita dapat memahami bagaimana panas bergerak di dalam material, sehingga prinsip-prinsip perpindahan panas dapat diterapkan dengan lebih optimal dalam simulasi untuk mendapatkan hasil yang akurat dan realistis.
15. Root Cause Analysis, dalam perpindahan panas, energi yang berperan adalah kalor, yang menyebarkan panas ke seluruh bagian plat. Pergerakan kalor ini mengikuti Hukum Fourier Perpindahan Panas, memastikan bahwa aliran panas berlangsung sesuai dengan prinsip fisika yang telah ditetapkan.

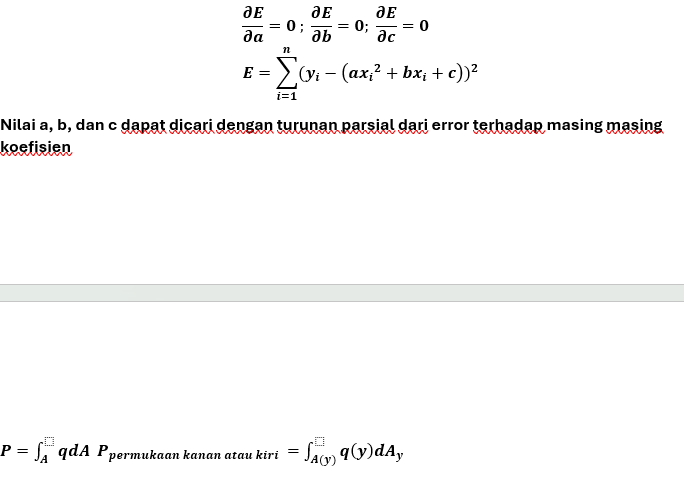

16. Relevance of Analysis, kasus ini akan dianalisis secara numerik menggunakan CFDSOF, yang menghasilkan data temperatur pada plat. Agar hasilnya lebih mudah dipahami dan aplikatif, diperlukan visualisasi yang informatif melalui curve fitting plot. Untuk itu, perlu dilakukan perhitungan koefisien a, b, dan c guna mendapatkan persamaan curve fitting yang paling sesuai dengan pola distribusi panas pada plat. Selain itu, heatmap dapat digunakan untuk melihat distribusi suhu secara lebih detail. Visualisasi ini didasarkan pada persamaan yang menggambarkan sebaran temperatur, yaitu:

17. Use of Data and Evidence, keakuratan hasil simulasi sangat bergantung pada kualitas data yang digunakan. Dalam kasus ini, hanya satu parameter utama yang diperlukan, yaitu konduktivitas termal sebesar 16,2 W/mK, yang menjadi dasar dalam perhitungan perpindahan panas pada plat.

Idealization (Idealisasi)
Tahap ini bertujuan untuk menyederhanakan dan memodelkan masalah dengan membuat asumsi yang tetap realistis dan dapat diandalkan. Setiap asumsi yang digunakan harus selaras dengan prinsip yang telah ditetapkan sebelumnya dalam niat, sehingga hasil analisis tetap akurat dan relevan.
18. Assumption Clarity, beberapa asumsi diterapkan dalam simulasi untuk memastikan hasil yang lebih terkontrol dan sesuai dengan kondisi ideal. Plat dianggap memiliki mikrostruktur yang seragam, sehingga sifat fisiknya tetap konsisten di seluruh permukaannya. Selain itu, karakteristik termalnya dianggap tetap, memastikan bahwa konduktivitas panas tidak mengalami perubahan selama proses berlangsung. Plat juga diasumsikan bersifat adiabatik, yang berarti tidak terjadi kehilangan panas ke lingkungan sekitar. Dengan adanya asumsi ini, analisis dapat lebih fokus pada bagaimana panas menyebar tanpa dipengaruhi faktor eksternal.
19. Creativity and Innovation, simulasi ini dirancang menggunakan grid berukuran 12 × 12 sel untuk merepresentasikan distribusi panas pada plat. Dalam konfigurasi ini, baris (J) dan kolom (I) digunakan sebagai penanda posisi, di mana J1, J12, I1, dan I12 berperan sebagai sumber panas. Sementara itu, baris dan kolom lainnya berfungsi sebagai conducting wall dengan konduktivitas termal sebesar 16,2 W/mK, memastikan perpindahan panas terjadi sesuai dengan karakteristik material.
20. Physical Realism, pendekatan yang digunakan dalam simulasi ini sesuai dengan Hukum Fourier Perpindahan Panas, sehingga hasil yang diperoleh dapat mendekati kondisi nyata. Dengan model ini, distribusi suhu yang dihasilkan lebih akurat dan dapat diaplikasikan dalam berbagai skenario teknik.
21. Alignment with Intent, tujuan utama simulasi ini adalah memahami bagaimana panas tersebar pada plat. Pengaturan simulasi telah disesuaikan dengan prinsip fisika yang berlaku, dan visualisasi yang digunakan, seperti curve fitting plot dan heatmap, memberikan gambaran yang jelas tentang proses perpindahan panas yang terjadi.
22. Scalability and Adaptability, metode ini dapat digunakan untuk berbagai rentang suhu selama tidak mencapai kondisi ekstrem yang dapat menyebabkan Stainless Steel 304 (SS 304) mengalami perubahan fase akibat heat treatment. Dengan mempertimbangkan batasan ini, solusi tetap relevan dan dapat diterapkan dalam berbagai kondisi.
23. Simplicity and Elegance, pendekatan yang digunakan dirancang agar tetap efisien dan tidak membutuhkan sumber daya komputasi yang besar. Dengan metode yang ringkas dan efektif ini, simulasi dapat dijalankan dengan cepat tanpa mengorbankan keakuratan hasil.

Instruction Set
Bagian ini berisi langkah-langkah dan prosedur sistematis dalam menerapkan solusi yang telah dirancang. Proses ini dilakukan secara bertahap dan iteratif, dengan tetap mempertahankan kesadaran akan niat awal agar setiap tindakan yang diambil selaras dengan tujuan dan prinsip yang telah ditetapkan.

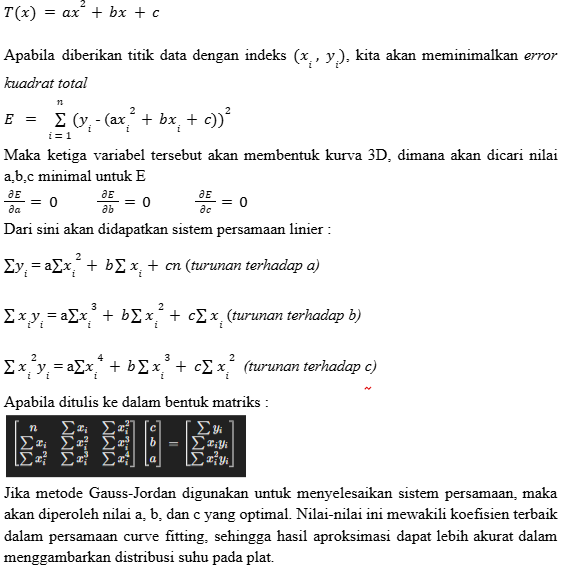

24. Clarity of Steps, data hasil simulasi berupa XY Plot pada baris J2–J11 akan dianalisis menggunakan curve fitting plot untuk memperoleh pola distribusi suhu yang lebih jelas. Persamaan yang digunakan dalam curve fitting plot adalah:
