Assalamualaikum Wr. Wb.
Pada kesempatan kali ini, Saya diberikan tugas serta diamanahkan untuk melanjutkan hasil dari tugas Heat Conduction 2D yang dilakukan minggu lalu. Hal ini berguna untuk memvisualisasikan lebih jelas di tiap pembagian dari J2-J10. Berbagai posisi tersebut juga memiliki perbedaan dari segi kurva, distribusi termal, dan visual kontur yang disimulasikan pada software CFDSOF.

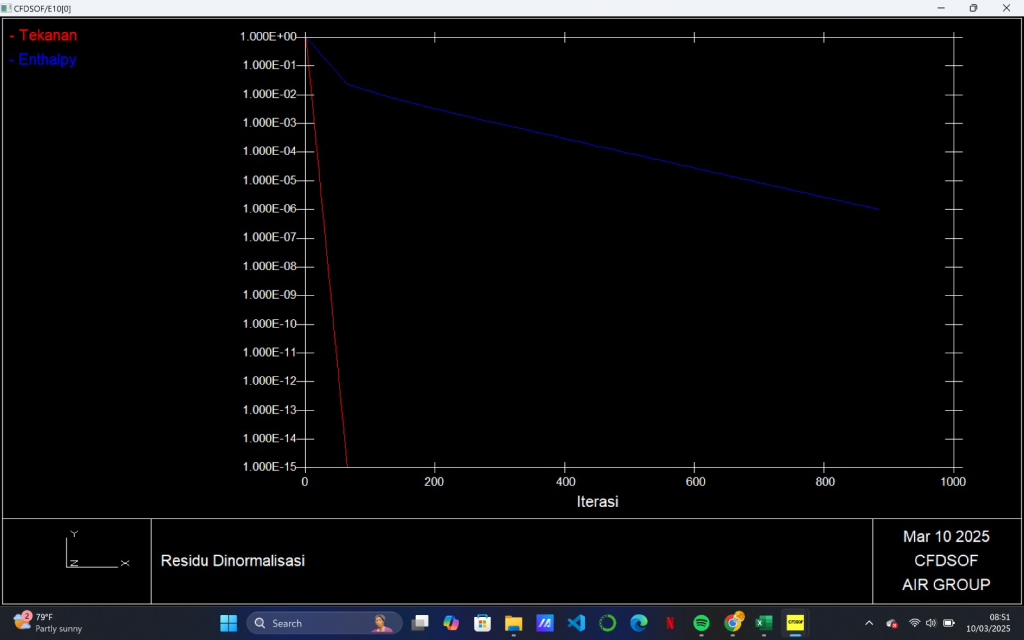

Hal yang Saya dapatkan setelah melakukan iterasi sebanyak 1000 kali, Saya mendapatkan gambaran kurva dari variabel persamaan yang terkait, yaitu: Entalpi dan Tekanan. Kurva nya seperti berikut:

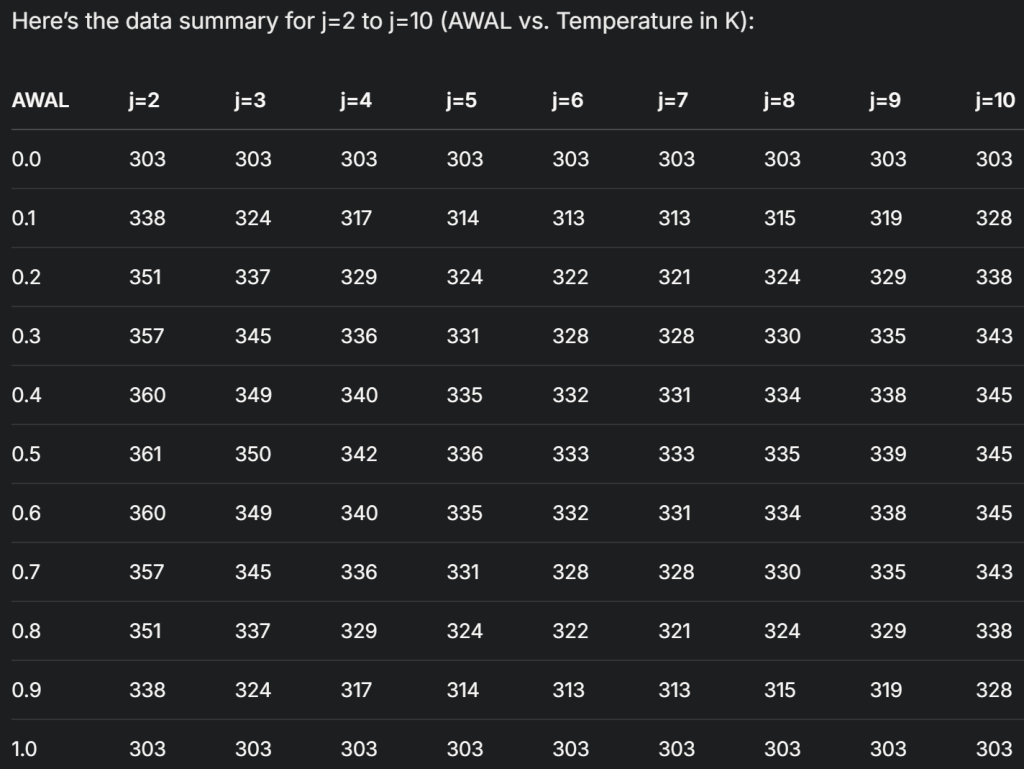

Sebelum itu, berikut adalah data-data yang Saya peroleh dari J2 hingga J10:
Setelah mendapatkan data-data yang diinginkan dari hasil simulasi, Saya melakukan prompting ke AI (Grok) dengan kalimat: “Terdapat j=2, j=3, j=4, j=5, j=6, j=7, j=8, j=9, j=10. Jadikan hal tersebut sebagai bagian dari kepala/judul data yang berada di bawah nya. analisis keseluruhan, buatkan persamaan polinomial nya, buatkan kurva polinomial dan moving average orde dua dengan adanya curve fitting.” Hal ini memunculkan hasil seperti berikut:

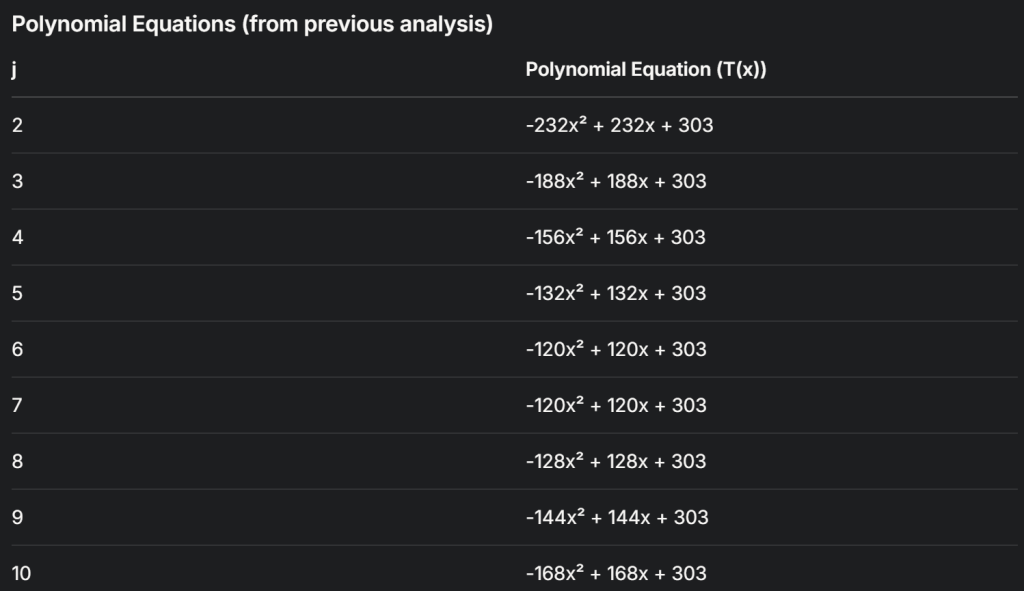

Persamaan Polinomial dari J2 hingga J10
Instruksi tugas setelah mendapatkan persamaan polinomial nya, yaitu mengubah persamaan temperatur menjadi persamaan flux panas menggunakan Hukum Fourier, lalu hitung daya melalui rumus:

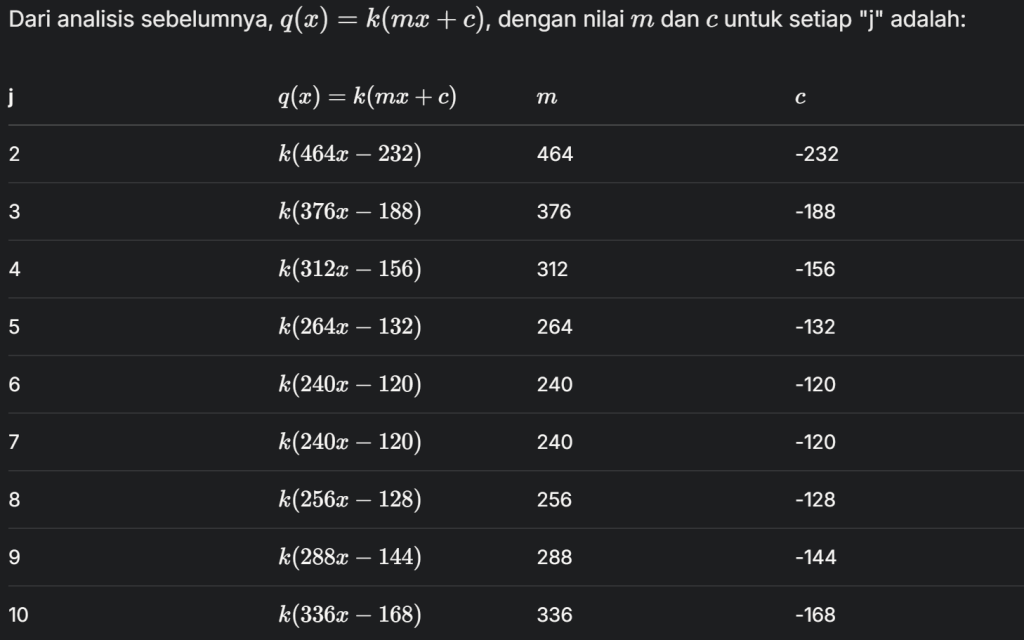

Persamaan Flux Panas

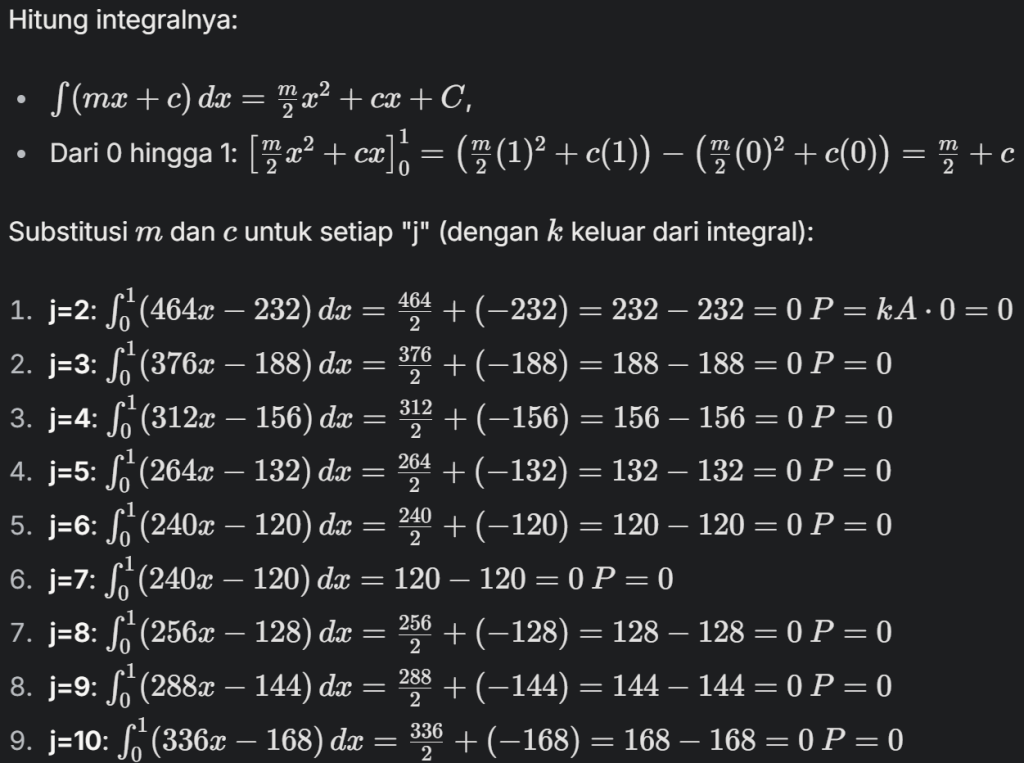

Perhitungan Daya

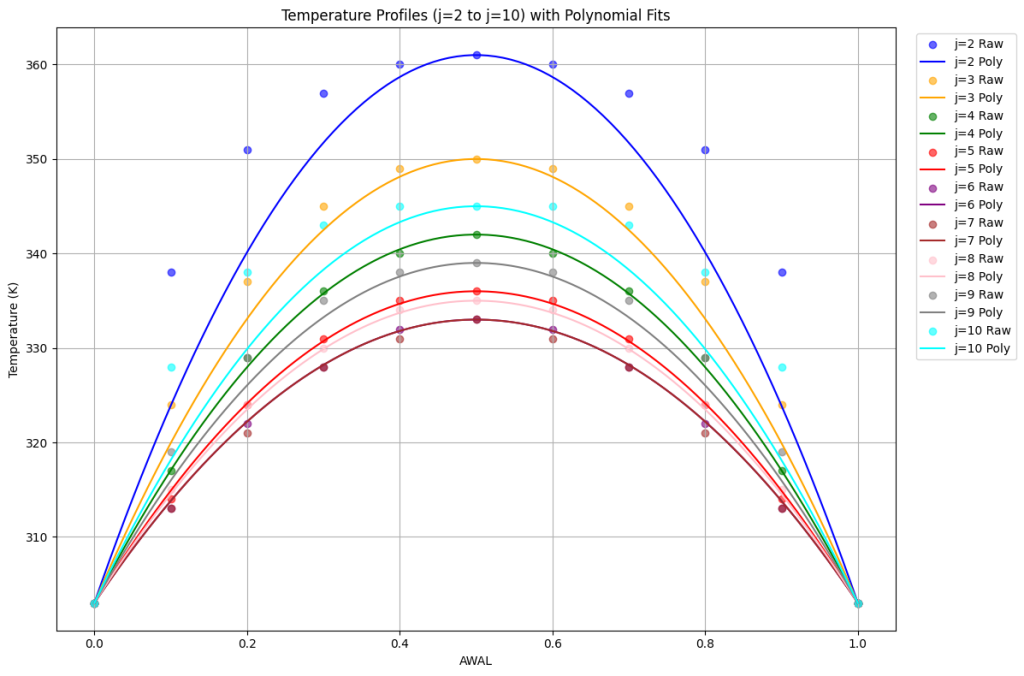

Visualisasi Persamaan Polinomial dengan Curve Fitting

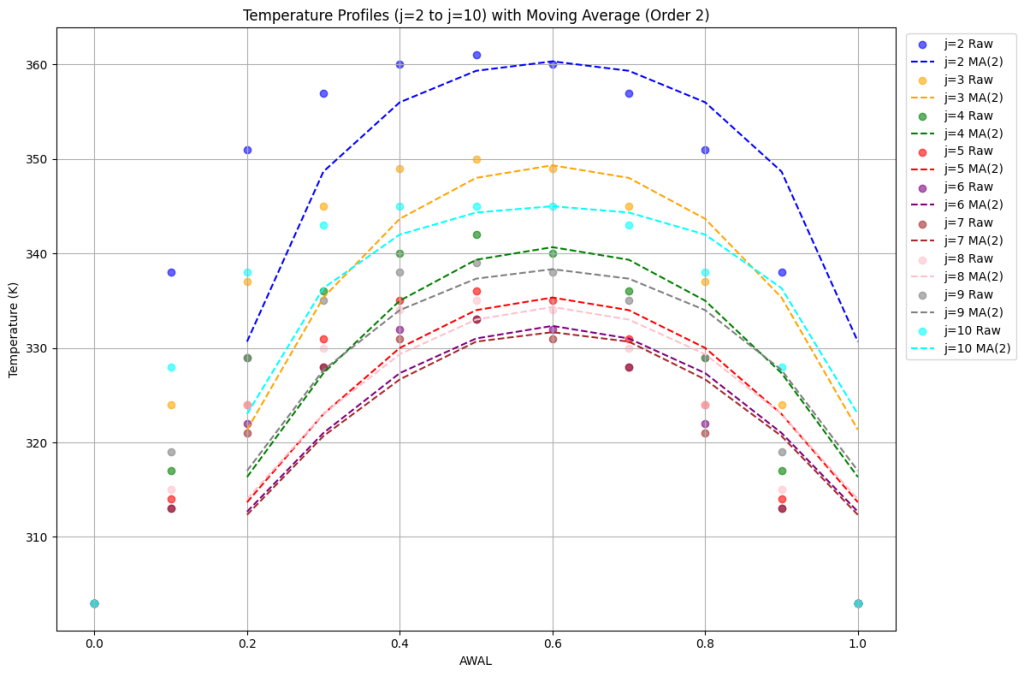

Visualisasi Persamaan Polinomial dengan Curve Fitting melalui Moving Average Orde 2

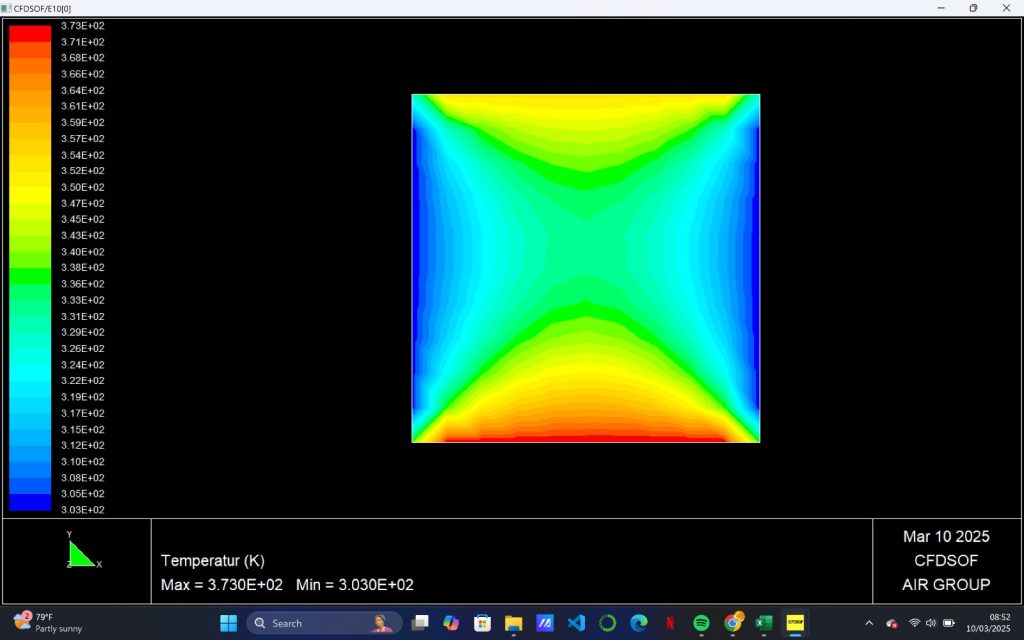

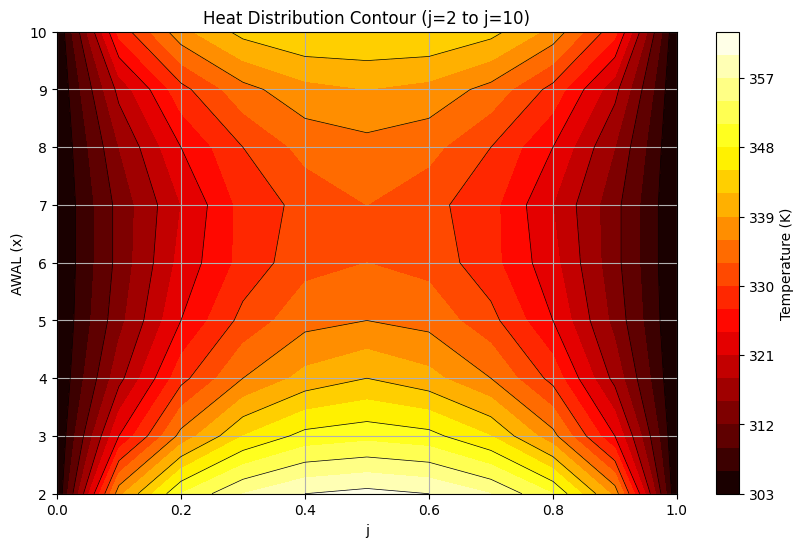

Distribusi Panas melalui Kontur
Sumber Data dan Kode Python
– Data Excel: https://docs.google.com/spreadsheets/d/1iwUBNdkiFShJVmXEoRipIfy76PaC7-3N/edit?usp=sharing&ouid=109635669424217602442&rtpof=true&sd=true
– Kode Python Polinomial & Moving Average dan Kontur Distribusi Panas: https://colab.research.google.com/drive/1Tz3Xghkrd2JBhMGdxnQ-kpCJjoFNCUow?usp=sharing
– Kode Python Curve Fitting Polinomial Equation: https://colab.research.google.com/drive/1oGg1go4iCJp3yvJnkD6oSN-t9UIw01ZY?usp=sharing
– Kode Python Curve Fitting Moving Average Orde 2 & Heat Flux Profiles: https://colab.research.google.com/drive/1w0bSQa0Fo_5ia6FabhAvqqsDi4tSMhIs?usp=sharing
