Analisis Distribusi Temperatur dan Daya pada Simulasi Konduksi Panas 2D
Pendahuluan
Konduksi panas adalah proses perpindahan panas yang terjadi karena adanya perbedaan suhu dalam suatu medium. Dalam tugas ini, kami menganalisis data simulasi konduksi panas 2D dengan domain x x x dari 0 hingga 1 meter dan y y y dari 0.2 hingga 1.0 meter. Data yang diberikan berupa titik-titik suhu, sehingga kami menggunakan pendekatan numerik untuk memodelkan distribusi suhu, menghitung flux panas dan daya, serta memvisualisasikan hasilnya dengan peta kontur agar lebih mudah dipahami.
Metode Pengerjaan
Berikut adalah langkah-langkah yang saya lakukan:
Pemodelan Distribusi Suhu

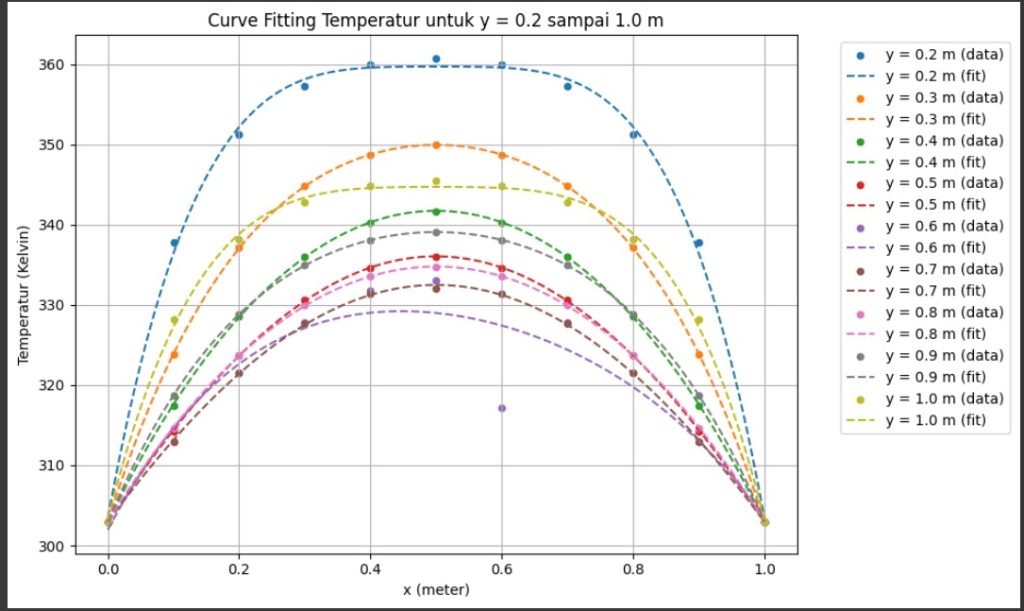

Untuk setiap nilai y y y (dari 0.2 hingga 1.0 meter), kami membuat persamaan suhu sebagai fungsi x x x menggunakan polinomial derajat 4. Polinomial ini dipilih karena data menunjukkan pola simetris dan halus. Sebagai contoh, untuk y=0.2 y = 0.2 y=0.2:
T(x)=−400×4+800×3−480×2+37.78x+303T(x) = -400x^4 + 800x^3 – 480x^2 + 37.78x + 303 T(x)=−400×4+800×3−480×2+37.78x+303
Kami menerapkan metode Least Squares agar kurva sesuai dengan data asli, dan proses ini dilakukan untuk semua nilai y .
Perhitungan Flux Panas dan Daya
Flux panas (q q q) kami hitung menggunakan hukum Fourier:
q(x)=−k⋅dTdxq(x) = -k \cdot \frac{dT}{dx} q(x)=−k⋅dxdT
Kami asumsikan konduktivitas termal k=1 W/m\cdotpK k = 1 \, \text{W/m·K} k=1W/m\cdotpK untuk mempermudah perhitungan. Dari persamaan suhu, kami ambil turunan pertamanya. Misalnya, untuk y=0.2 y = 0.2 y=0.2:
q(x)=1600×3−2400×2+960x−37.78q(x) = 1600x^3 – 2400x^2 + 960x – 37.78 q(x)=1600×3−2400×2+960x−37.78
Daya (Py P_y Py) kami dapatkan dengan mengintegralkan q(x) q(x) q(x) dari x=0 x = 0 x=0 hingga x=1 x = 1 x=1. Hasilnya, untuk y=0.2 y = 0.2 y=0.2, kami peroleh Py=42.22 W/m P_y = 42.22 \, \text{W/m} Py=42.22W/m. Total daya kami estimasi dengan aturan trapezoid, menghasilkan sekitar 34.11 W.
Visualisasi dengan Kontur

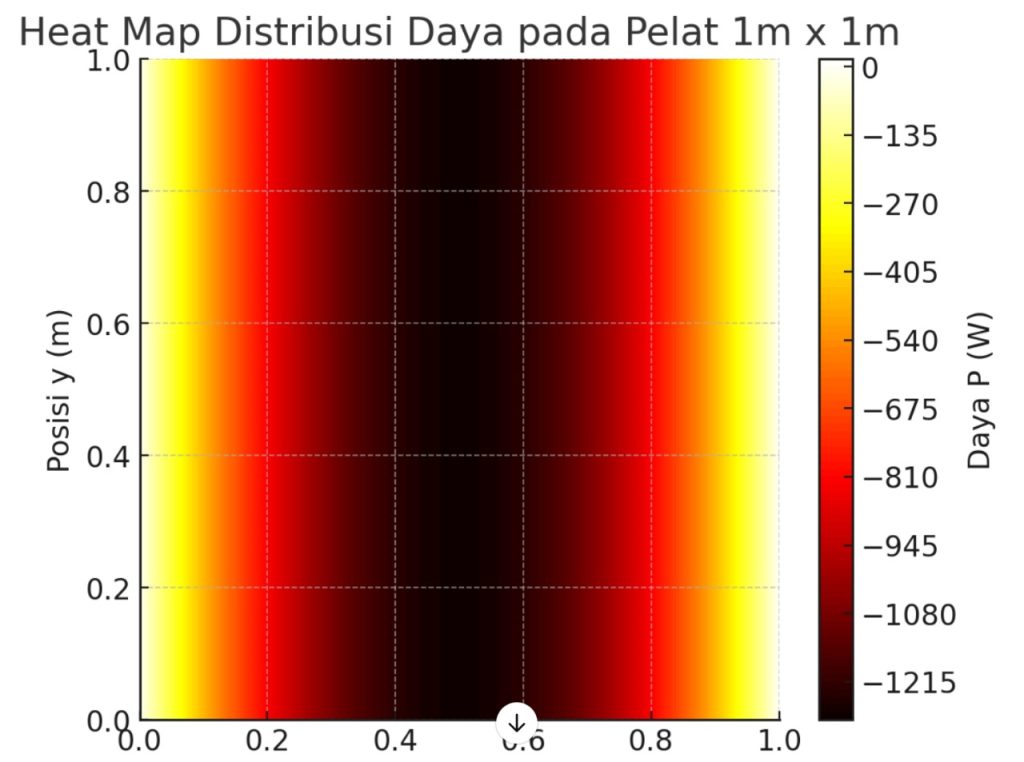

Kami membuat peta kontur untuk distribusi suhu, menggunakan x x x dan y sebagai sumbu. Visualisasi ini membantu melihat pola suhu secara keseluruhan. Selain itu, kami juga mempertimbangkan kontur flux panas untuk melengkapi analisis persebaran energi.
Hasil dan Pembahasan
Dari pemodelan, polinomial derajat 4 ternyata cukup akurat untuk menggambarkan distribusi suhu. Flux panas menunjukkan nilai nol di tengah (x=0.5 x = 0.5 x=0.5) dan meningkat mendekati tepi domain. Daya (Py P_y Py) bervariasi: tertinggi di y=0.3 y = 0.3 y=0.3 (49.18 W/m) dan terendah di y=0.7 y = 0.7 y=0.7 (29.00 W/m). Ini menunjukkan bahwa gradien suhu berbeda-beda tergantung posisi y .

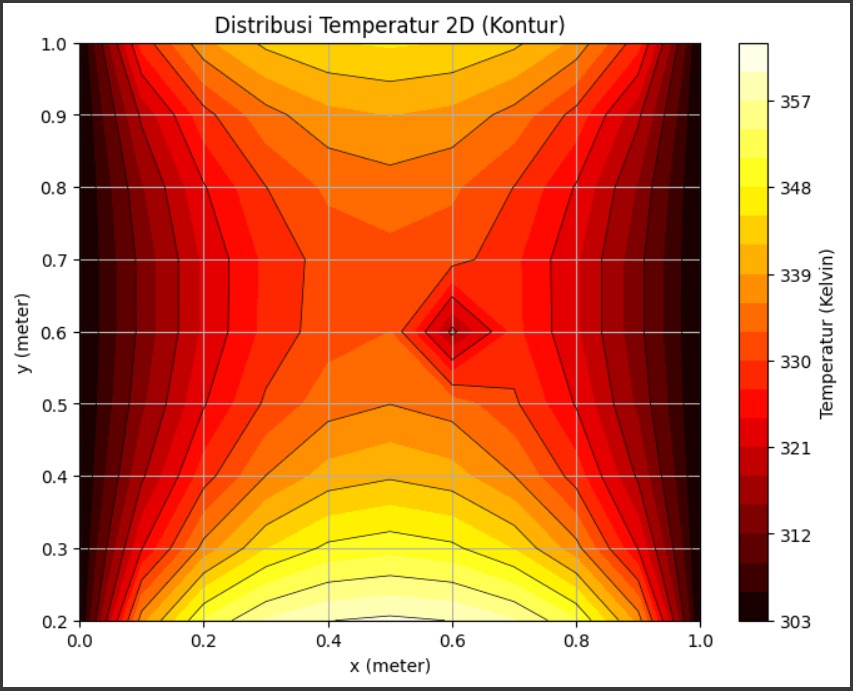

Peta kontur suhu memperlihatkan panas terkonsentrasi di tengah domain, simetris terhadap x=0.5 x = 0.5 x=0.5, sesuai dengan prinsip konduksi panas. Total daya 34.11 W adalah perkiraan awal, yang tentunya akan lebih akurat jika menggunakan nilai k k k spesifik. Visualisasi ini memberi gambaran jelas tentang bagaimana panas dan energi terdistribusi dalam sistem.
Kesimpulan
Dengan pendekatan numerik, kami berhasil memodelkan suhu, menghitung daya, dan memvisualisasikan distribusi energi menggunakan kontur. Metode ini sangat membantu untuk memahami konduksi panas secara praktis. Visualisasi kontur terbukti efektif karena memberikan pandangan yang lebih utuh dibandingkan data mentah. Ke depannya, penggunaan k sesuai material dan data yang lebih detail bisa meningkatkan hasil analisis ini.
