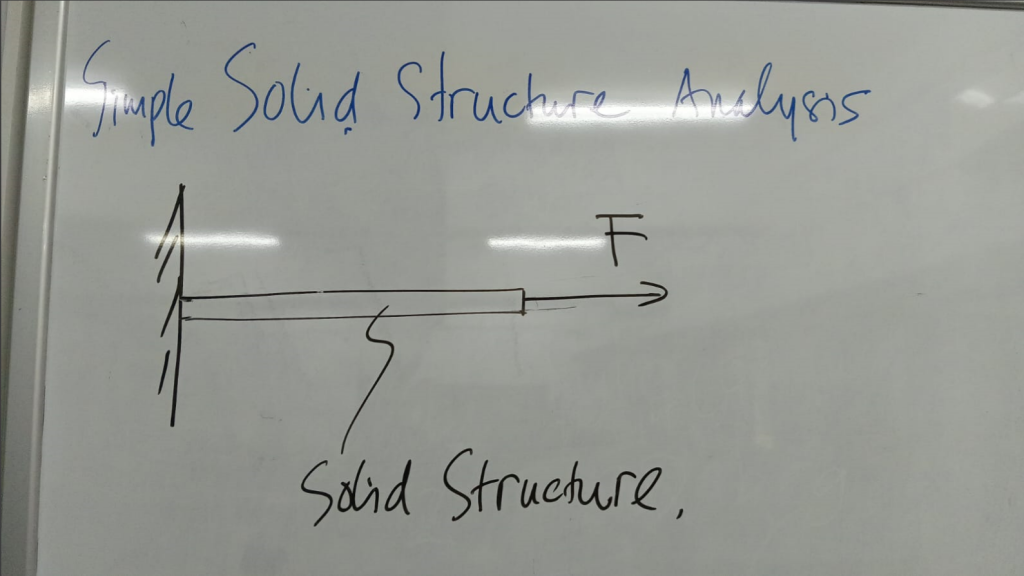

Simple Solid Structure Analysis (Analisis Batang Padat dengan Gaya Tarik)

DAI5 Framework untuk “Analisis Batang Padat dengan Gaya Tarik”

1. Deep Awareness of I (Kesadaran Diri yang Mendalam)

Sebelum melakukan analisis batang padat, saya menyadari bahwa setiap struktur padat akan mengalami deformasi ketika diberi gaya, baik berupa tarik maupun tekan. Dalam kasus gaya tarik, batang akan mengalami perpanjangan sebanding dengan besar gaya dan sifat materialnya. Kesadaran ini penting karena saya harus memahami bahwa setiap material memiliki karakteristik mekanik tersendiri — seperti modulus elastisitas (E), panjang awal (L), luas penampang (A), dan gaya tarik (F) — yang semuanya memengaruhi besar deformasi (ΔL) yang terjadi.
Pemahaman mendalam terhadap konsep dasar tegangan (stress) dan regangan (strain) menjadi pondasi sebelum melakukan perhitungan.

2. Intention (Niat yang Sadar)

Tujuan utama saya dalam melakukan analisis batang padat dengan gaya tarik adalah untuk menentukan berapa besar tegangan, regangan, dan pertambahan panjang (deformasi) yang terjadi pada batang saat diberikan gaya tertentu.
Dengan analisis ini, saya ingin memastikan bahwa struktur yang saya desain tetap berada dalam batas aman dan tidak melewati kekuatan maksimum materialnya.
Selain itu, analisis ini juga membantu memahami perilaku material di bawah beban kerja yang realistis, yang penting dalam desain elemen mesin, konstruksi, hingga komponen jembatan atau rangka kendaraan.

3. Initial Thinking (Pemikiran Awal)

Saya memulai dengan memahami hubungan matematis antara gaya tarik dan respons batang. Berdasarkan hukum Hooke, dalam batas elastis, tegangan sebanding dengan regangan.
Rumus dasar yang digunakan adalah:

di mana:

• σ = tegangan tarik (MPa)
• F = gaya tarik (N)
• A = luas penampang (mm²)
• E = modulus elastisitas (MPa)
• ΔL = perubahan panjang (mm)
• L = panjang awal batang (mm)

Pemikiran awal saya adalah memastikan data input — seperti gaya, luas penampang, panjang, dan modulus elastisitas — dapat diolah dalam sistem yang sederhana namun akurat untuk menghasilkan nilai deformasi secara langsung.

4. Idealization (Idealisasi atau Penyederhanaan Model)

Untuk menyederhanakan analisis, saya mengasumsikan bahwa:

1. Material bersifat homogen dan isotropik (sifat mekanik sama ke segala arah).
2. Deformasi hanya terjadi dalam arah aksial (searah gaya tarik).
3. Tidak ada kehilangan gaya akibat friksi atau berat sendiri.
4. Hubungan gaya dan regangan masih dalam batas elastis (belum plastis).

Dengan asumsi ini, saya dapat menggunakan pendekatan linear sederhana tanpa harus melibatkan model non-linear atau analisis FEM yang kompleks. Penyederhanaan ini ideal untuk analisis cepat dan edukatif di bidang komputasi teknik dasar.

5. Instruction-Set (Langkah Eksekusi dan Evaluasi)

Langkah-langkah analisis yang saya lakukan sebagai berikut:

1. Pengumpulan Data Material dan Geometri:
   Dapatkan nilai F, L, A, dan E dari spesifikasi material.
2. Perhitungan Tegangan dan Regangan:
   Gunakan persamaan dasar untuk menghitung tegangan (σ) dan regangan (ε).
3. Perhitungan Deformasi:
   Gunakan rumus ΔL = (F × L) / (A × E) untuk menentukan pertambahan panjang.
4. Evaluasi dan Verifikasi:
   Bandingkan hasil perhitungan dengan batas tegangan izin (allowable stress) dari material.
   Jika σ < σ_allowable → desain aman.
   Jika σ ≥ σ_allowable → perlu revisi dimensi atau material.

Kesimpulan

Dengan menggunakan DAI5 Framework, saya mampu memahami dan menganalisis perilaku batang padat secara sistematis ketika diberikan gaya tarik.
Kesadaran diri membantu memahami konsep dasar deformasi; niat yang jelas memastikan tujuan analisis praktis; pemikiran awal mempersiapkan logika matematis; idealisasi menyederhanakan realitas tanpa kehilangan makna teknis; dan instruksi eksekusi memberi arah langkah yang konkret.

Pendekatan ini tidak hanya menghasilkan nilai numerik yang akurat, tetapi juga meningkatkan kesadaran rekayasa (engineering awareness) terhadap bagaimana struktur berperilaku di bawah beban, yang menjadi esensi utama dalam dunia teknik mesin dan konstruksi.
